防泄漏盲板閥的制作方法

　　本實用新型涉及盲板閥，尤其涉及一種防泄漏盲板閥。

　　背景技術：

　　盲板閥是一種手、電動或氣、液動切斷氣體介質的閘板閥，一般分為電動盲板閥、液動盲板閥、氣動盲板閥、封閉式插板閥、電動敞開式盲板閥。盲板閥通常位于配管的水壓試驗境界部并且把配管上的流體流動加以隔絕及開放，或者把異種流體流動的配管互相連接時用來阻止相互之間的流體流入或混合或者使其分離。現有的盲板閥在使用過程中結構不緊湊，電動驅動閥體轉動的時間比較長，使用壽命短。

　　技術實現要素：

　　為解決上述缺陷，本實用新型的目的是在于提供一種結構簡單、行程較短的防泄漏盲板閥。

　　為實現上述目的，本實用新型通過以下技術方案實現：防泄漏盲板閥，包括左閥體、右閥體和閥板，所述左閥體、右閥體的外邊緣向外凸出設有法蘭，所述閥板上設有用于法蘭配合的通孔，所述閥板上設有用于隔擋法蘭并且與通孔相切的圓形擋板，所述通孔和圓形擋板上均設有密封件，所述左閥體、右閥體的下方連接有底座，所述左閥體、右閥體之間轉動連接有驅動軸，所述驅動軸上設有驅動閥板翻轉的驅動機構，所述驅動機構包括能讓閥板翻轉的曲柄、l型桿和驅動電機，所述驅動電機固定在底座一側，所述驅動電機通過l型桿與曲柄固定連接，所述閥板另一側與底座通過液壓缸固定連接。

　　優選地，所述法蘭上設有法蘭孔。

　　優選地，所述液壓缸與底座之間通過轉軸連接。

　　優選地，所述密封件為聚四氟乙烯密封圈。

　　本實用新型的有益效果：驅動結構簡單，驅動行程時間比較短。聚四氟乙烯密封圈耐高溫、耐腐蝕、密封性好、使用時間長。

　　附圖說明

　　其中：1、左閥體，2、右閥體，3、閥板，4、法蘭，5、通孔，6、圓形擋板，7、密封件，8、底座，9、驅動軸，10、曲柄，11、l型桿，12、驅動電機，13、液壓缸，14、法蘭孔，15、轉軸。

　　具體實施方式

　　下面結合附圖描述本實用新型的具體實施方式。

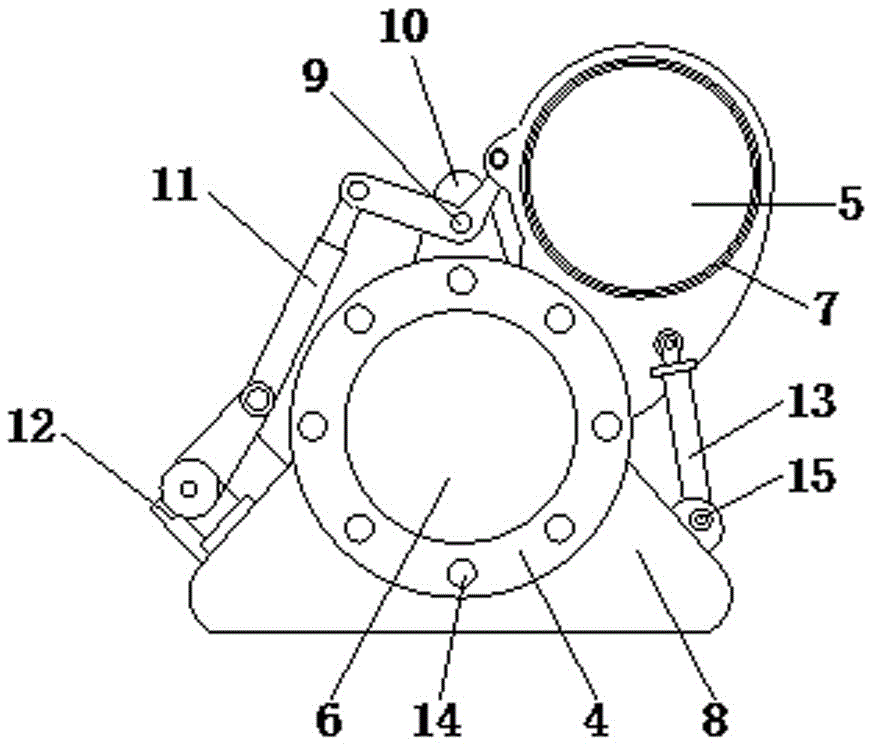

　　如圖1-圖2所示，防泄漏盲板閥，包括左閥體1、右閥體2和閥板3，左閥體1、右閥體2的外邊緣向外凸出設有法蘭4，閥板3上設有用于法蘭4配合的通孔5，閥板3上設有用于隔擋法蘭4并且與通孔5相切的圓形擋板6，通孔5和圓形擋板6上均設有密封件7，左閥體1、右閥體2的下方連接有底座8，左閥體1、右閥體2之間轉動連接有驅動軸9，驅動軸9上設有驅動閥板3翻轉的驅動機構，驅動機構包括能讓閥板3翻轉的曲柄10、l型桿11和驅動電機12，驅動電機12固定在底座8一側，驅動電機12通過l型桿11與曲柄10固定連接，閥板3另一側與底座8通過液壓缸13固定連接。

　　法蘭4上設有法蘭孔14。液壓缸13與底座8之間通過轉軸15連接。密封件7為聚四氟乙烯密封圈。

　　本實用新型的目的，特征及優點將結合實施例，參照附圖作進一步的說明。通過實施例將有助于理解本實用新型，但不限制本實用新型的內容。本領域的普通技術人員能從本實用新型公開的內容直接導出或聯想到的所有變形，均應認為是本實用新型的保護范圍。
